3D сканер ScanTech KSCAN Magic II

KSCAN Magic II - это лазерный 3D-сканер с увеличенной скоростью сканирования до 4 150 000 точек в секунду, предназначен для трёхмерных измерений и обратного проектирования. KSCAN Magic разработан с применением комбинации технологии инфракрасного лазера + синего лазера с пятью стандартными рабочими режимами:

• крупногабаритное сканирование с помощью инфракрасного лазера,

• быстрое сканирование с помощью синего лазера,

• точное сканирование синим параллельным лазером,

• сканирование глубокого отверстия единственным синим лазером,

• встроенная система фотограмметрии.

У KSCAN Magic II увеличена скорость сканирования, остальные характеристики аналогичны модели KSCAN Magic. Этот сканер позволяет за считанные минуты оцифровать сложную деталь, механизм или другой объект. KSCAN Magic II может быть дополнительно оснащен портативным внешним щупом, предоставляя универсальное цифровое 3D решение для выполнения точных измерений и оцифровки труднодоступных мест. Программное обеспечение ScanViewer позволяет выполнять различные измерения, например, измерение труб (модуль Tube), поиск деформаций, и создавать цветовые карты отклонений.

Область применения:

• Автомобильное производство;

• Контроль геометрии деталей;

• Моделирование форм для отливки;

• Реверс-инжиниринг;

• Медицина;

• Энергетика;

• Аэрокосмическая отрасль;

• Музейное дело;

• Архитектура и скульптура.

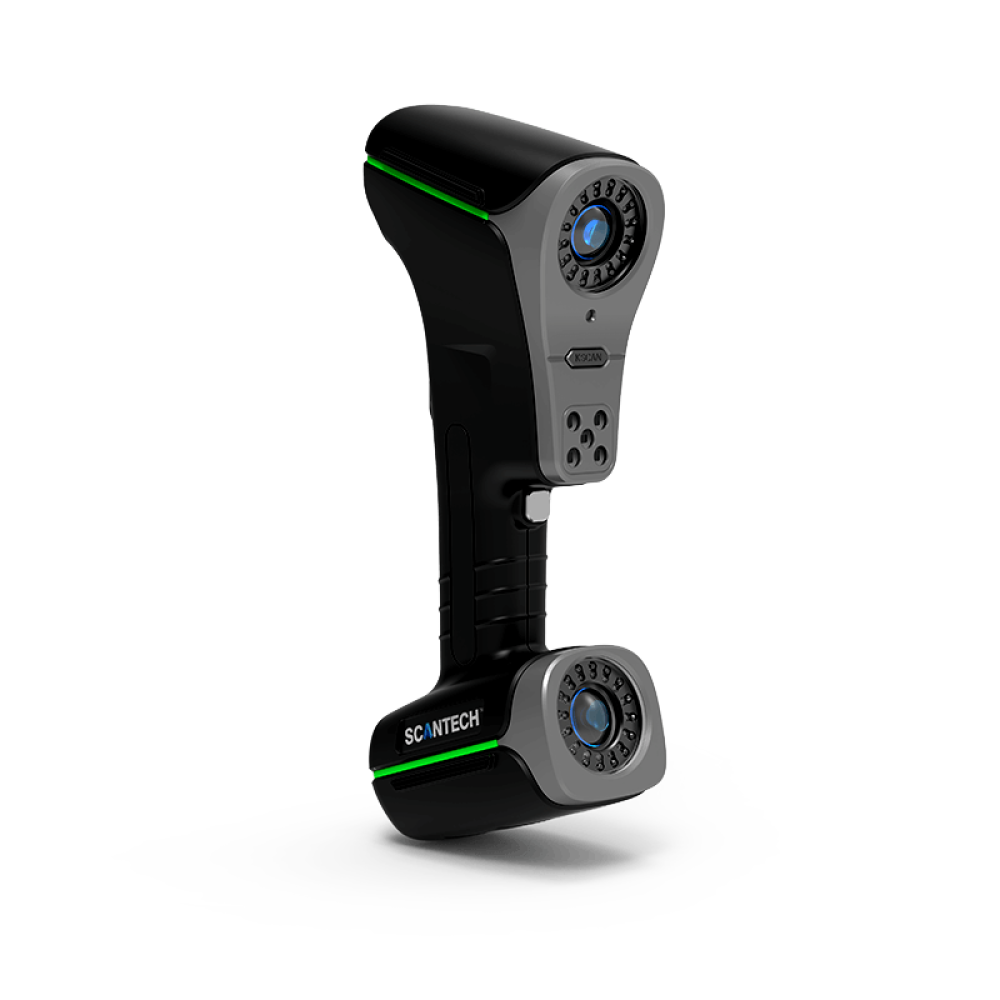

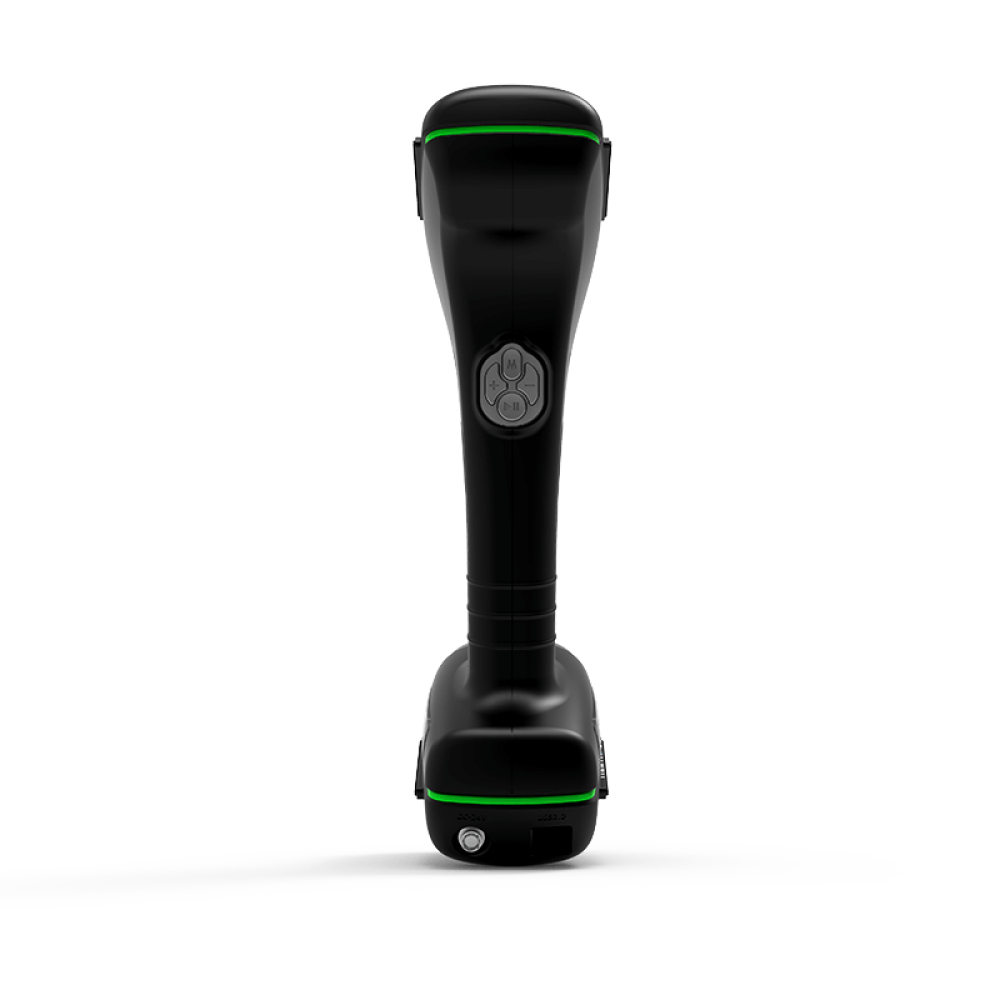

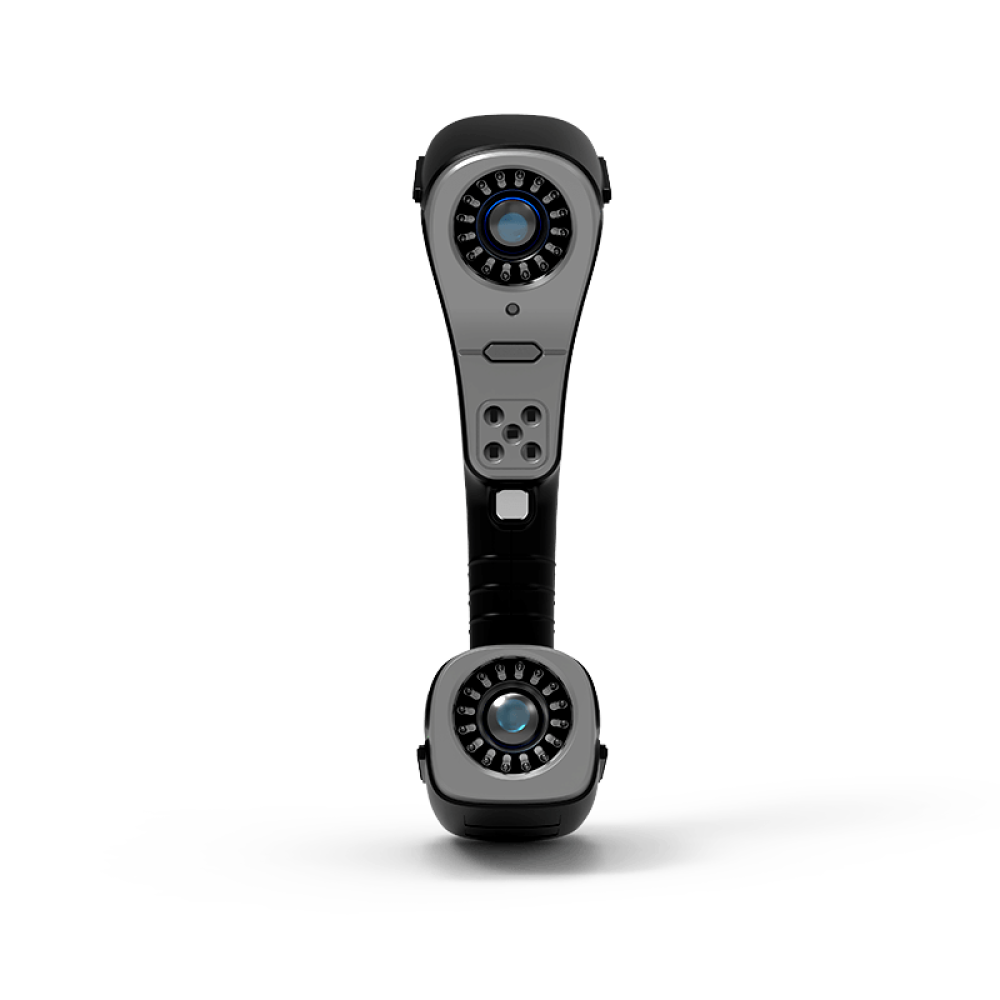

Лазерный 3D-сканер дистанционно считывает параметры физического объекта лазерным лучом для получения точной трёхмерной цифровой модели этого объекта. Конструктивно 3D сканер состоят из лазерных излучателей и двух камер, в корпусе специальной формы, подключается к ПК и источнику питания при помощи кабеля. На корпусе с тыльной стороны четыре клавиши управления, они позволяют запускать или останавливать сканирование, выбирать масштаб отображения сканируемого объекта в программе обработки. Там же и разъём для подключения кабеля соединения с ПК. В верхней и нижней частях трёхмерных лазерных сканеров расположены световые индикаторы, они помогают оператору определять точное фокусного расстояния. С фронтальной стороны находятся лазерные излучатели, камеры и кнопка измерений.

Лазерные 3D-сканеры предназначены для специалистов в области обратного проектирования и контроля изделий. Они применяются в самых разных сферах – авиационно-космической отрасли, автомобилестроении, машиностроении, нефтегазовой промышленности, гражданском строительстве и других областях, где необходимо цифровое 3D решение для точных измерений и оцифровки сложных деталей.

Особенности и преимущества лазерных 3Д-сканеров

• Лазерные 3D-сканеры KSCAN Magic II оснащены технологией инфракрасного лазерного сканирования, которая используется в режиме сканирования большой площади. В этом режиме предельная область сканирования составляет 1440×860 мм, что позволяет с лёгкостью измерять габариты и оцифровывать крупногабаритные объекты.

• Комбинация высокой скорости сканирования, детализации и точности, размеров области сканирования и глубины резкости 3D-сканеров существенно упрощают получение 3D моделей объектов.

• Переключение режимов сканирования позволяет удовлетворить широкий круг потребностей в измерениях и 3D-моделировании.

• Портативный 3D сканер для реверс-инжиниринга KSCAN Magic имеет пять рабочих режимов: сканирование большой площади, быстрое сканирование, точное сканирование, сканирование глубоких отверстий и встроенная система фотограмметрии.

• В режиме сканирования глубоких отверстий максимально точно и быстро захватывают 3D-данные о позиции глубокого отверстия и мёртвого угла.

• Встроенная система фотограмметрии для уменьшения погрешности при сканировании крупных объектов до 10 метров по диагонали.

• Дооснащаются портативной КИМ для контактных измерений, позволяющей получать корректные трёхмерные данные при сканировании отверстий, плоскостей, кромок и т.д.

• Готовы к интеграции с роботами-манипуляторами для автоматизированных измерений и контроля, можно использовать для потоковой работы на конвейерах.

• Имеют интуитивно понятный интерфейс, различные типы измерений: измерение труб, поиск деформаций, создание цветовых карт отклонений и др.

• Управление и сканирование любого объекта одной рукой. Кнопки управления удобно расположены и позволяют легко и быстро переключаться между различными режимами. Работа одной рукой обеспечивает гибкость измерений, а эргономичный дизайн делает его удобным в использовании.
